兼容性
- 手机、平板、PC 与游戏主机等投屏设备。
- 经兼容性验证，缩短客户适配周期。
应用场景 Latest Releases
专业音视频 · 汽车电子 · 消费电子
-
GSV 车载投屏
智能座舱 · 高清投屏
将手机、平板与 PC 的内容无缝延伸至车机大屏。4K 超高清、8 声道沉浸声与反向触控，覆盖家庭出行、露营与移动办公。
4K @ 60Hz
8 声道全景声
反向触控
方案概述
基于 GSV 高性能芯片的完整车载投屏链路，兼容多源设备，即插即用，为 OEM 与 Tier1 提供可量产方案。
产品定位
- 打破移动终端与车机壁垒，丰富内容直达仪表与中控屏。
- 支持影音、游戏与在线会议，提升驾乘与泊车场景体验。
- 多设备接入与高兼容性，降低座舱软件适配成本。
关键能力
- 无缝连接 · 沉浸娱乐 · 移动办公三位一体。
- 车机 + 盒子端全系统方案，接口布局灵活。
- 支持 OTA 与远程诊断，可持续迭代。
核心功能
从兼容性、链路到音视频与智能化能力，覆盖车载投屏主要需求。
高速传输
- 车机与盒子间高速信号传输。
- 利于线束与接插件在整车中的布局。
集成度
- 单芯片集成投屏核心功能。
- 简化硬件设计，提升可靠性与成本优势。
全系统方案
- 车机端 + 盒子端协同。
- 更高稳定性与功能扩展空间。
超高清与沉浸声
- 4K @ 60Hz 流畅投屏体验。
- 8 声道全景声场。
交互与运维
- 反向触控，大屏操控手机与电脑。
- OTA 升级与远程诊断能力。
技术规格
技术能力概览；终版参数以所选型号数据手册为准。
视频与显示
- 分辨率
- 最高 4K @ 60Hz
- HDR
- 主流 HDR 格式（依芯片型号）
- 体验
- 低延迟投屏链路
音频
- 声道
- 8 声道
- 沉浸式
- 全景声支持
- 同步
- 音画同步优化
连接与维护
- 光纤
- 单纤双向 10Gbps 级
- Type-C
- 高达 32.4Gbps 带宽
- 运维
- OTA / 远程诊断
典型应用场景
在同一条投屏链路上覆盖多元座舱场景。
家庭出行
长途旅程中共享影视与互动内容，提升后排娱乐参与感。
影音
亲子
户外露营
座舱大屏作为移动娱乐中心，露营场景快速投屏。
户外
便携
商务办公
泊车或停靠时处理会议与文档，利用碎片化时间。
会议
高效
连接方式对比
盒端与车机之间可按成本与带宽选择光纤、Type-C 或同轴方案。
| 对比项 | 光纤 | Type-C 线束 | 同轴 |
|---|---|---|---|
| 典型带宽 | 单纤双向 10Gbps | 最高 32.4Gbps | 满足 4K @ 60Hz |
| 成本定位 | 中高 · 长线束优势 | 主流量产 | 经济型 |
| 适用场景 | 投屏 + 投影同显等 | 通用高速互联 | 成本敏感 4K 座舱 |
「 科技驱动出行，连接无限可能 」
PRO AV · GSV
专业音视频 · 网线/光纤与视频处理
面向企业办公、教育、视频会议、实时播报、监控、数字标牌、医疗与控制中心等应用，GSV 高速互连芯片与 GSV9001 系列视频处理器协同，构建可级联、可分布式部署的 ProAV 链路。
4K @ 60Hz
CAT / 光纤
GSV9001 处理
方案概述
方案覆盖信号延长、分配、切换与视频处理：CAT/光纤等介质满足机房与前端分布式布线；GSV9001 系列提供 Scaler、FRC、Crop、PIP、OSD、PQ 及无缝切换等能力，服务会议、商显与拼接墙客户。
产品定位
- 面向 ProAV 与高端商显的可扩展传输与处理链路，兼容 HDMI2.1/2.0、DP1.4、Type-C 等主流接口形态。
- 延长器、分配/切换与视频处理器协同，支撑矩阵、Presentation Switch、视频墙与会议显示。
- 与会议终端、编解码与显示设备对接，降低集成与现场调试成本。
关键能力
- 长距离高速链路：光纤、CAT 网线等介质下的信号完整性与低时延传输。
- 视频处理：多路输入、画面合成、快速切换与监看，适配会商与导览场景。
- 工程可部署：机架、前端盒端与分布式架构可复用，便于运维与升级。
典型芯片与方案节点
代表性方案能力与器件组合；具体参数以各型号数据手册为准。
GSV2502 分配 / 级联
- HDMI2.0 · 4K@60Hz · 1 分 2 分配器，支持 HDMI Loop Out 等典型拓扑。
- 数字标牌与 LCD 拼接墙场景下可支持多级级联（例如超过 60 级级联能力，依系统设计），扩展显示阵列。
GSV9001E / GSV9001S 视频处理器
- HDMI2.0 / DP1.4 视频接口；集成 Scaler、FRC、Crop、PIP、OSD、PQ 等图像处理，部分型号支持旋转与无缝切换。
- GSV9001E（BGA）相较 9001S（QFN）在功能完整度与成本档位上形成组合，便于客户按项目选型。
- 适用于视频会议、商显前端、Mini LED 接收卡等对处理与级联有要求的方案节点。
产品与方案要点
GSV9001 系列选型对比、Mini LED 接收卡与视频会议等典型拓扑，便于快速把握方案要点。
GSV9001 系列对比
GSV9001E 与 GSV9001S 在 Crop、Scaler、FRC、PIP 等能力上的差异摘要。
| Features | GSV9001E | GSV9001S |
|---|---|---|
| Crop | 4K 60 444/8Kx1K | 4K 60 444/8Kx1K |
| Scaler | 4K 60Hz | 4K 60Hz |
| FRC | 4K 60Hz | 1080P |
| PIP | 4K 60Hz | 1080P |
| Rotation | 1080P 60Hz | NO |
| 无缝切换 | 4K 60Hz | 1080P |
| Loop Out | HDMI2.0/DP1.4 | HDMI2.0/DP1.4 |
| Input Interface | TypeC/DP/HDMI | TypeC/DP/HDMI |
| Output Interface | HDMI/DP/LVDS/MIPI | HDMI/DP/LVDS/MIPI |
| Package | BGA 256 | 124 QFN |
| Cost Effective | High | Very High |
Mini LED 接收卡
HDMI 级联、Serdes 与 Crop，减轻 FPGA 资源与成本压力。
面向 Mini LED 的芯片提案
- 采用 HDMI 接口与 Cable 直连互连
- Serdes 最高速率 8.1Gbps，1/2/4 lane 灵活可配
- 可实现无限级联及视频 Crop，减轻对 FPGA 资源的要求
MiniLED 接收卡 1
显示驱动接口
↑↓
网线
100M PHY
RGMII
⇄
FPGA
⇄
Memory
HDMI
LVDS Video
↑
↓
SPI
GSV9001S
QFN128
视频裁剪（Crop）· 传输级联 · 最大 8K×1K / 4K
LVDS 回传
HDMI 级联
HDMI
MiniLED 接收卡 2---N
显示驱动接口
↑↓
FPGA
⇄
Memory
HDMI
LVDS Video
↑
↓
SPI
GSV9001S
QFN128
视频裁剪（Crop）· 传输级联 · 最大 8K×1K / 4K
LVDS 回传
HDMI

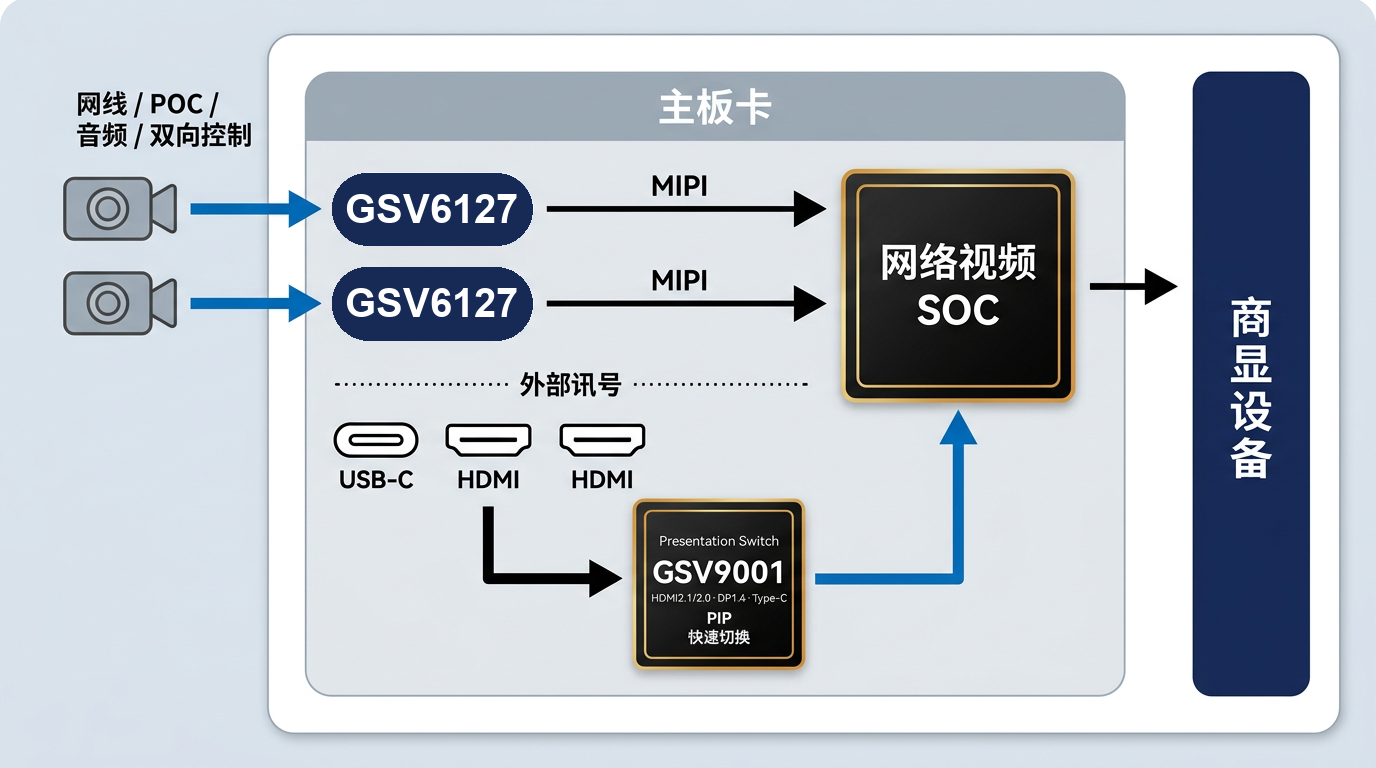

视频会议方案
网线 / POC / 音频与主板卡、GSV9001 至商显设备的链路示意。

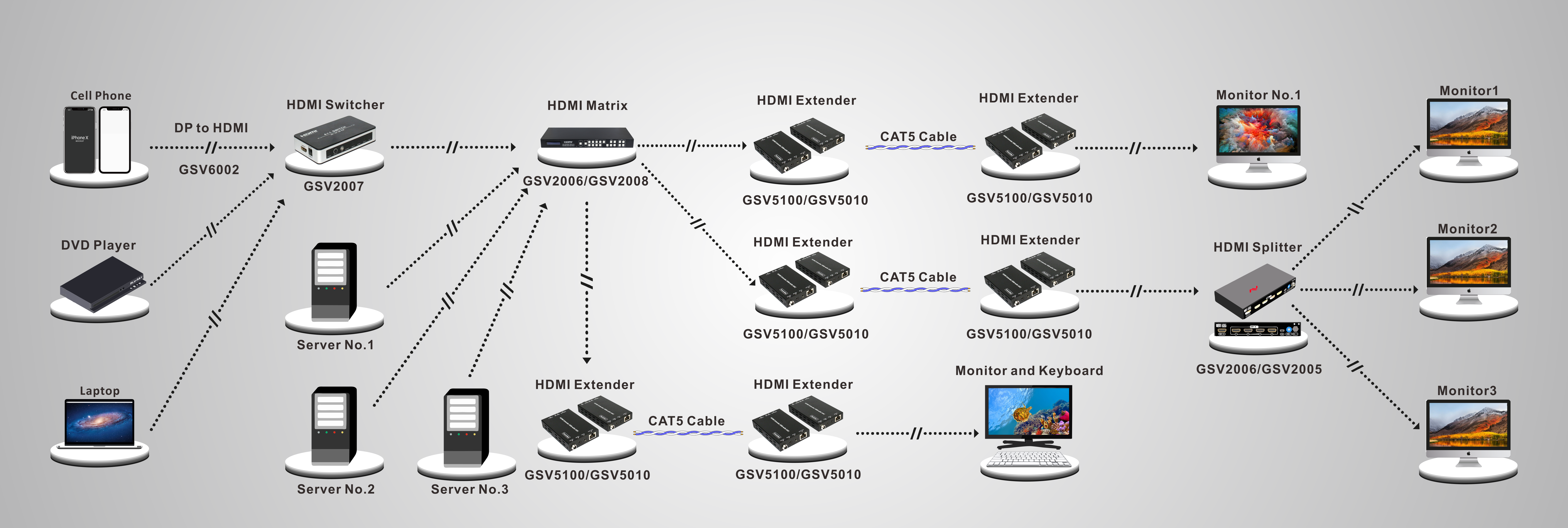

GSV Chips in the Video Local Network
以下为主要链路与部署形态示意。
核心功能
从多源接入、介质延长到视频处理与工程部署，覆盖专业音视频典型需求。
多源与接口兼容
- 支持 PC、播放器、会议终端及专业设备等多类型信号源接入。
- HDMI / DP / Type-C 等前端形态与 HDCP 等常见要求（依芯片型号）。
CAT / 光纤长距传输
- 网线、光纤等介质下的延长与均衡，适配机房、跨楼层与前端分布式布线。
- 视频会议等场景可结合 POC、音频与双向控制等工程需求进行链路设计。
视频处理与拼接
- GSV9001 系列提供缩放、帧率转换、裁剪、画中画、OSD 与画质处理。
- 面向数字标牌、LCD 拼接墙与 Mini LED 等需要 Crop、级联与显示驱动的方案。
分配与级联扩展
- GSV2502 等分配器支持多级级联，构建大规模显示阵列。
- 与后级处理与显示面板协同，便于工程复制与维护。
画质与同步
- 4K@60Hz 级链路能力（依芯片与方案）。
- 音画同步与低时延显示体验优化。
行业场景
- 企业办公、教育、视频会议、监控、数字标牌、医疗与控制中心等。
- 可与 Presentation Switch、矩阵及编解码设备协同，按项目定制拓扑。
技术规格
技术能力概览；终版参数以所选型号数据手册为准。
视频与显示
- 分辨率
- 最高 4K @ 60Hz（依型号）
- HDR / 处理
- Scaler / FRC / PIP / OSD / PQ 等（依 9001 系列型号）
- 体验
- 低时延传输与处理链路（依方案）
音频与嵌入
- 声道 / 嵌入
- 多声道与嵌入音频支持（依方案与型号）
- 会议与分布式
- 可与音频、控制信号同链路规划（依工程设计）
- 同步
- 音画同步优化
连接与介质
- 光纤
- 长距离、机房与跨楼层互联（约 10Gbps 级等工程能力）
- CAT 网线
- 分布式、会议设备及 POC/控制等常见布线形态
- 板载处理
- GSV9001 系列视频处理与输出至 HDMI/DP/LVDS/MIPI 等（依型号）
典型应用场景
覆盖企业办公、教育、视频会议、实时播报、监控、数字标牌、医疗与控制中心等典型场景。
企业办公
会议室、工位与公共显示：HDMI/DP/Type-C 与网线延长、分配与切换，支持多屏协作与桌面扩展。
协作
延长
教育
智慧教室、录播与互动大屏：低时延传输、多路输入与画面处理，适配讲台、板书与远程课堂。
教室
互动
视频会议
主板卡、HDMI2.1/2.0、DP1.4、Type-C 与 PIP、快速切换等协同；可结合 CAT、网络视频与音频控制构建会商系统。
会议
分布式

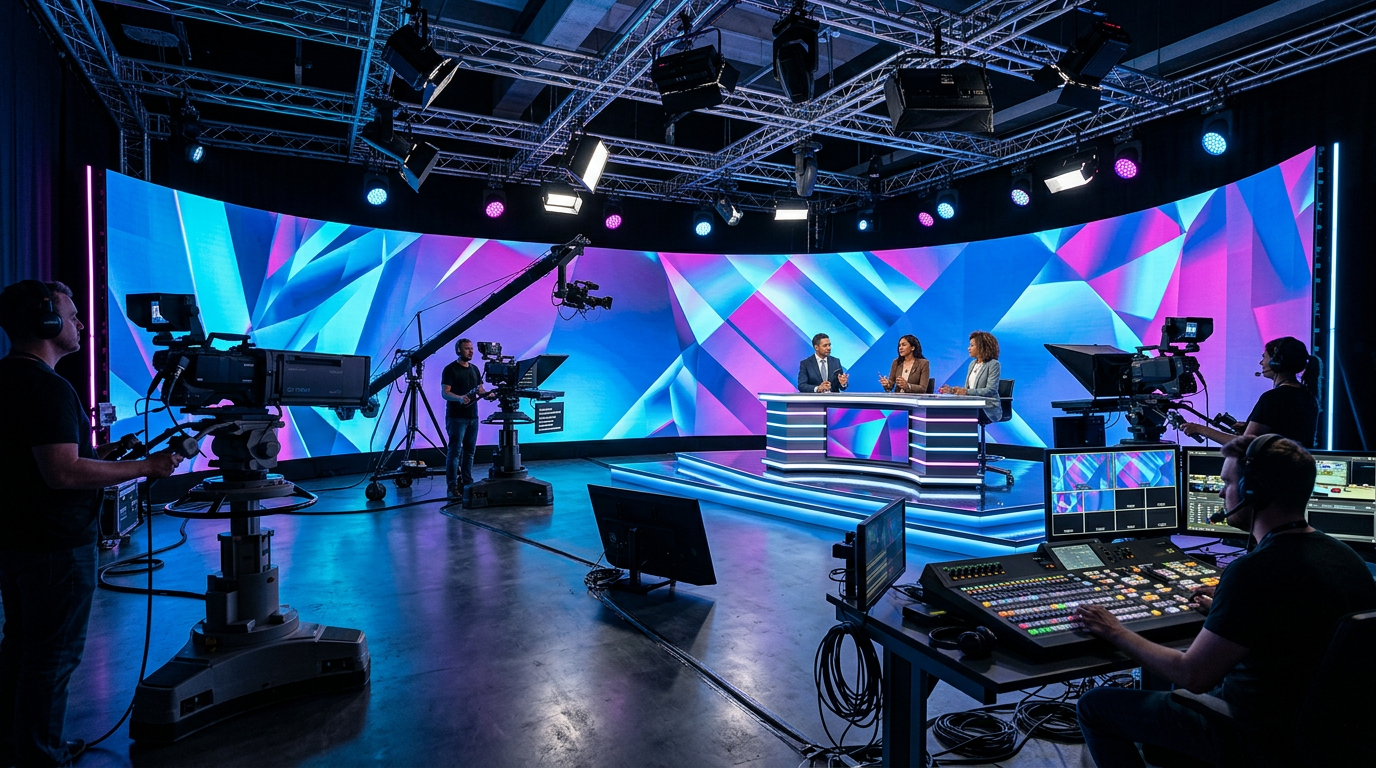

实时播报
演播、导播与现场大屏：多路信号切换、监看与同步输出，满足时效内容与现场播报链路。
直播
导播
监控
监控中心与 NVR 上墙：多路视频汇聚、矩阵切换与大屏显示，支持长距离传输与稳定监看。
安防
上墙
数字标牌
GSV2502 级联分配与 GSV9001S/E Scaler、拼接与驱动协同，支持大规模拼接与内容管理。
标牌
拼接
医疗
手术室显示、会诊与影像终端：高可靠视频链路，兼容多种显示接口与低时延要求。
影像
会诊

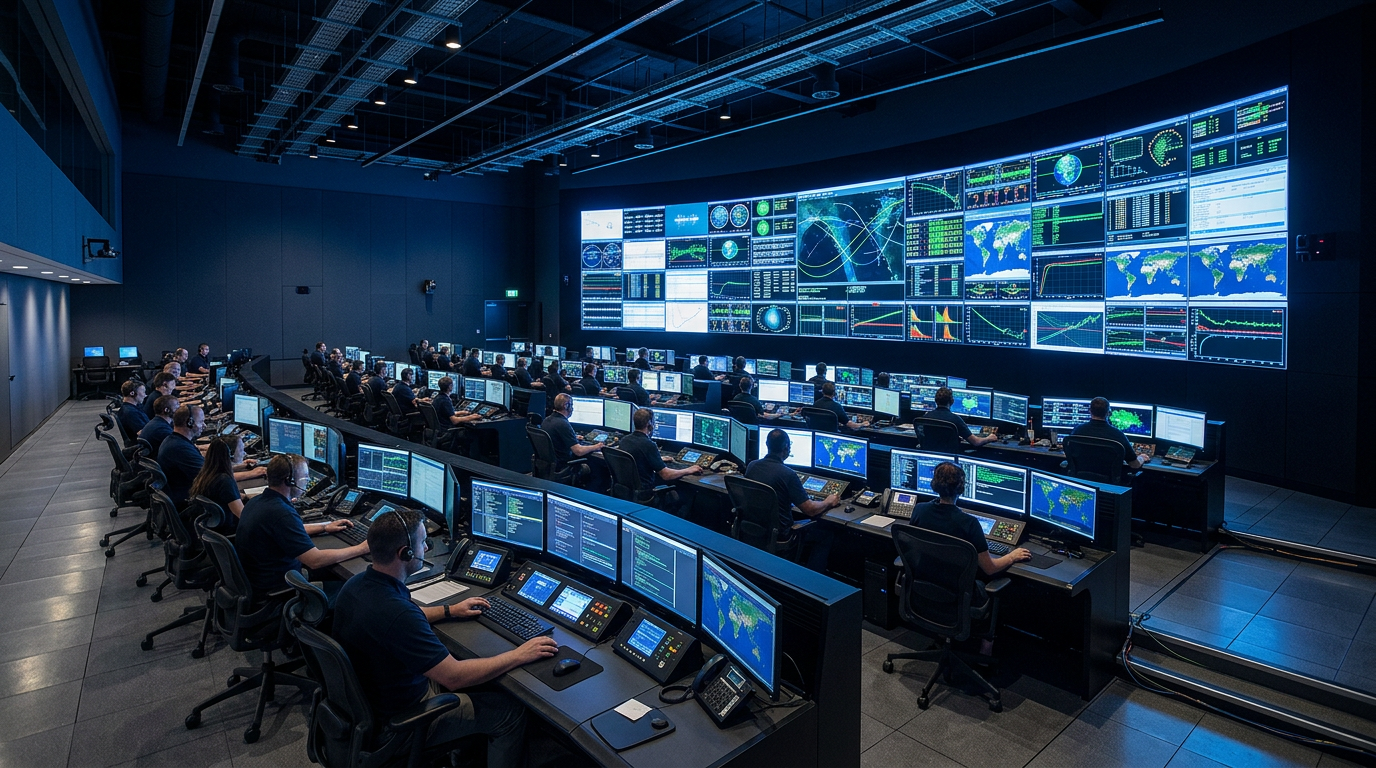

控制中心
矩阵、切换与多路监看，面向控制室、导播与高端商显前端盒与主板协同。
矩阵
监看
传输介质对比
光纤、CAT 网线与同轴在距离、成本与工程形态上各有侧重，可与 GSV9001 处理节点组合设计。
| 对比项 | 光纤 | CAT 网线 | 同轴 |
|---|---|---|---|
| 典型能力 | 长距离、机房互联 · 约 10Gbps 级（工程相关） | 分布式布线、会议与 POC/控制同链路 | 经济型 4K 工程与特定布线习惯 |
| 成本与工程 | 中高 · 长线距与抗干扰优势 | 主流工程与设备互联 | 成本敏感场景 |
| 典型场景 | 跨楼层、机房至前端、长距链路 | 视频会议、分布式与音频控制 | 成本敏感 4K 布线与传统同轴工程 |
「 专业视听，稳定互联 」
HUB / DOCKING
多屏扩展 · 灵活互联
DP 1.4 MST Hub 与扩展坞相关方案，支持多屏扩展与桌面连接。
DP 1.4 MST
USB-C / USB
GUI 配置
方案概述
面向 PC/笔记本/平板场景，提供 DP/HDMI 与 Type-C 上行、DisplayPort MST 多屏扩展、USB3 Hub 与 PD/CC 供电等组合，覆盖扩展坞与桌面配件形态。
产品定位
- 在笔记本/台式机与多显示器、摄像头、键鼠与存储之间提供桥接与扩展能力。
- 支持 MST 拓扑（如 1 扩 3）、多路 HDMI/DP 输出、Type-C Alt Mode 与典型扩展坞接口组合。
- 可与 Type-C PD/CC、USB3.0 多端口扩展等方案协同，面向 OEM/ODM 与配件品牌快速量产。
关键能力
- DisplayPort 1.4 MST 拓扑与带宽分配；USB3 高速信号完整性与多端口扩展。
- 图形化配置界面（GUI）或固件接口，降低现场调试与售后成本。
- 与 SOC/FPGA 侧 HDMI/DP/Type-C 与 MIPI 等互连协同设计（依项目选型）。

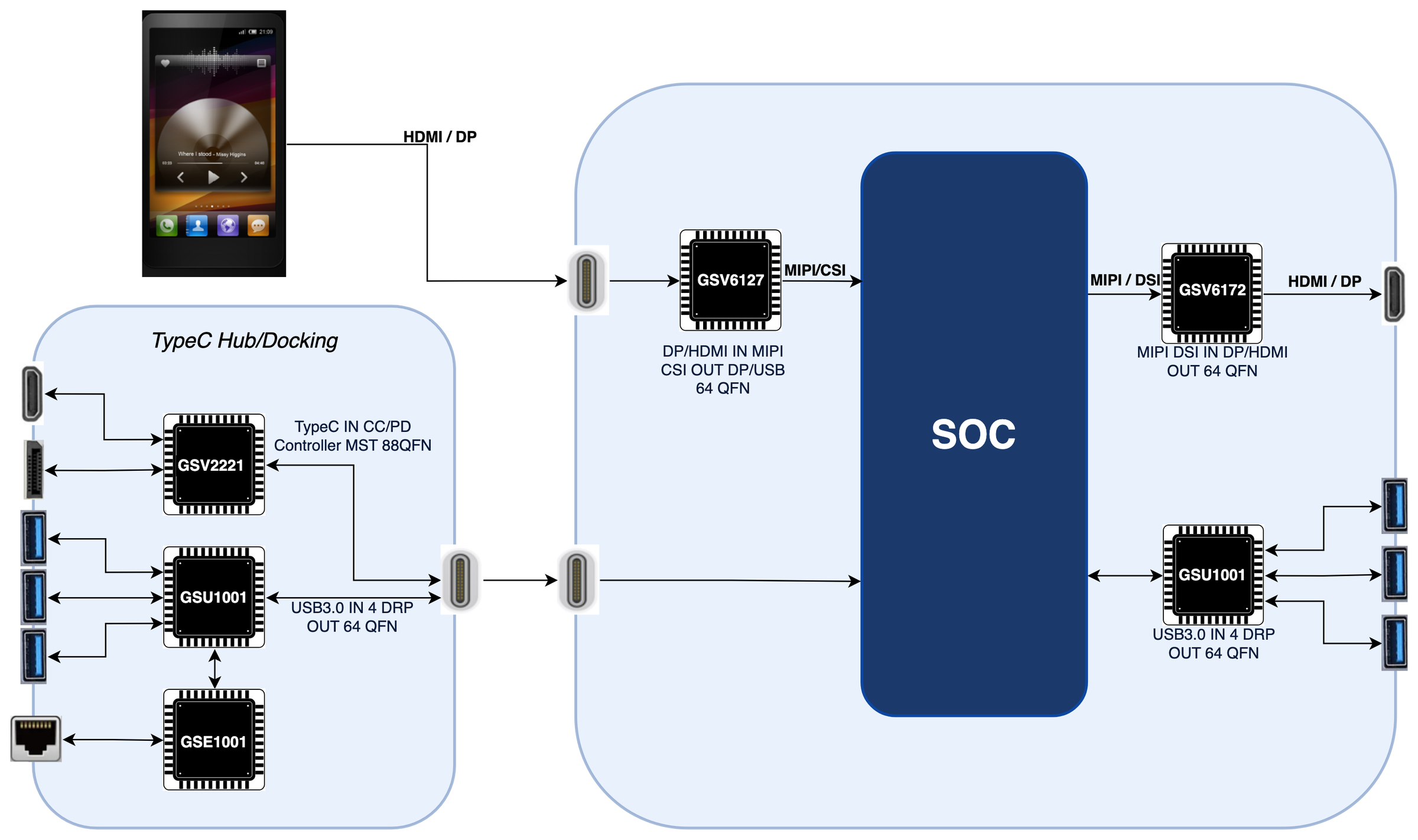

Docking/Hub Applications
Type-C 扩展坞连接笔记本/平板：典型器件含 GSV6211（Type-C 1T3 MST DP/HDMI）、GSV6201（CC/PD）、GSE1001（USB3.0 转千兆网口）及 GSV6127/GSV6172 等。
核心功能
从 MST 多屏、USB-C/PD 与 USB3 扩展，到体积、可配置性与量产，覆盖 Hub/Docking 典型需求。
多屏扩展
- MST 多屏拼接与扩展模式。
- 兼容主流显卡与操作系统（依验证矩阵）。
高速链路
- DP 与 USB 高速信号完整性设计。
- 降低插损与串扰，提升稳定性。
集成与体积
- 单芯片或小型化模组方案。
- 适配超薄本与小型坞站。
可配置性
- GUI 或固件配置接口。
- 便于客户定制与批次升级。
接口组合
- HDMI / DP / USB-A 等典型组合。
- 可按项目裁剪与扩展。
量产与运维
- 产测与诊断接口支持。
- 便于批量与售后维护。
技术规格
技术能力概览；终版参数以所选型号数据手册为准。
视频与显示
- 分辨率
- 最高 4K @ 60Hz
- HDR
- 主流 HDR 格式（依芯片型号）
- 体验
- 低延迟显示链路（依方案）
音频
- 声道
- 多声道 / DisplayPort 音频（依型号）
- 沉浸式
- 多声道输出（依型号）
- 同步
- 音画同步优化
连接与供电
- 上行接口
- DP / USB-C Alt（依型号）
- Type-C
- 高达 32.4Gbps 带宽
- 运维
- 固件升级 / 诊断（依型号）
典型应用场景
典型桌面与移动办公：外接多屏、创作与一体式 Type-C 扩展坞等形态。
多屏办公
笔记本/台式机外接多台显示器，MST 扩展或坞站多路 DP/HDMI 输出，提升办公效率。
MST
多屏
创作与设计
横竖屏组合、外接监视器与采集/回显链路，满足创作、校色与多窗口工作流。
创作
监视器
Type-C 扩展坞
单线连接扩展坞：USB3 数据口、PD 供电、键鼠、存储与网络，典型配件与移动工作站形态。
USB-C
PD
连接方式对比
不同上行介质在带宽、线材与成本上的差异，可按项目选择 DP、USB-C 或光纤等方案。
| 对比项 | 光纤 | Type-C 线束 | 同轴 |
|---|---|---|---|
| 典型带宽 | 单纤双向 10Gbps | 最高 32.4Gbps | 满足 4K @ 60Hz |
| 成本定位 | 中高 · 长线束优势 | 主流量产 | 经济型 |
| 适用场景 | 机房 / 长距 DP 光纤 | 通用 USB-C 扩展坞 | 传统视频同轴布线 |
「 一线多屏，简洁高效 」
DISPLAY CONTROL
显控调度 · 稳定可靠
GSV Smart Display 与多路显控：HDCP、Combo 切换与信号路由，服务指挥中心、广电、会议与商显工程。
HDMI/DP/Type-C
HDCP 2.2/1.4
7×24 稳定
方案概述
面向「商显 GSV Smart Display」与显控类场景：在 HDMI2.1/2.0、DisplayPort1.4、Type-C 与 HDCP2.2/1.4 链路上，提供 2to1 Combo Switch、Front End 盒与主板侧多路输入/HDMI 开关等组合；典型搭配 GSV6712/GSV2712、GSV6715/GSV2715、GSV6705/GSV2705 等器件，并与商显 SoC、电源、OPS、固定码率链路等系统要素协同 (依项目选型)。
产品定位
- 指挥中心、广电、大型会议与商显工程：多路 Type-C/DP/HDMI 汇聚、上墙与显控调度。
- 2 选 1、多进一出等典型拓扑，覆盖前端盒、主板与机内路由 (依方案)。
- 与中控、监看/调度软件、KVM/OPS 及整板生态对接，便于项目集成。
关键能力
- 高速视频开关、矩阵式路由与内容保护，兼容多源与热切换场景。
- 低时延、高可靠链路，满足值班席位与长期播出。
- 可扩展端口、模块化与冗余设计 (依型号)。
商显方案

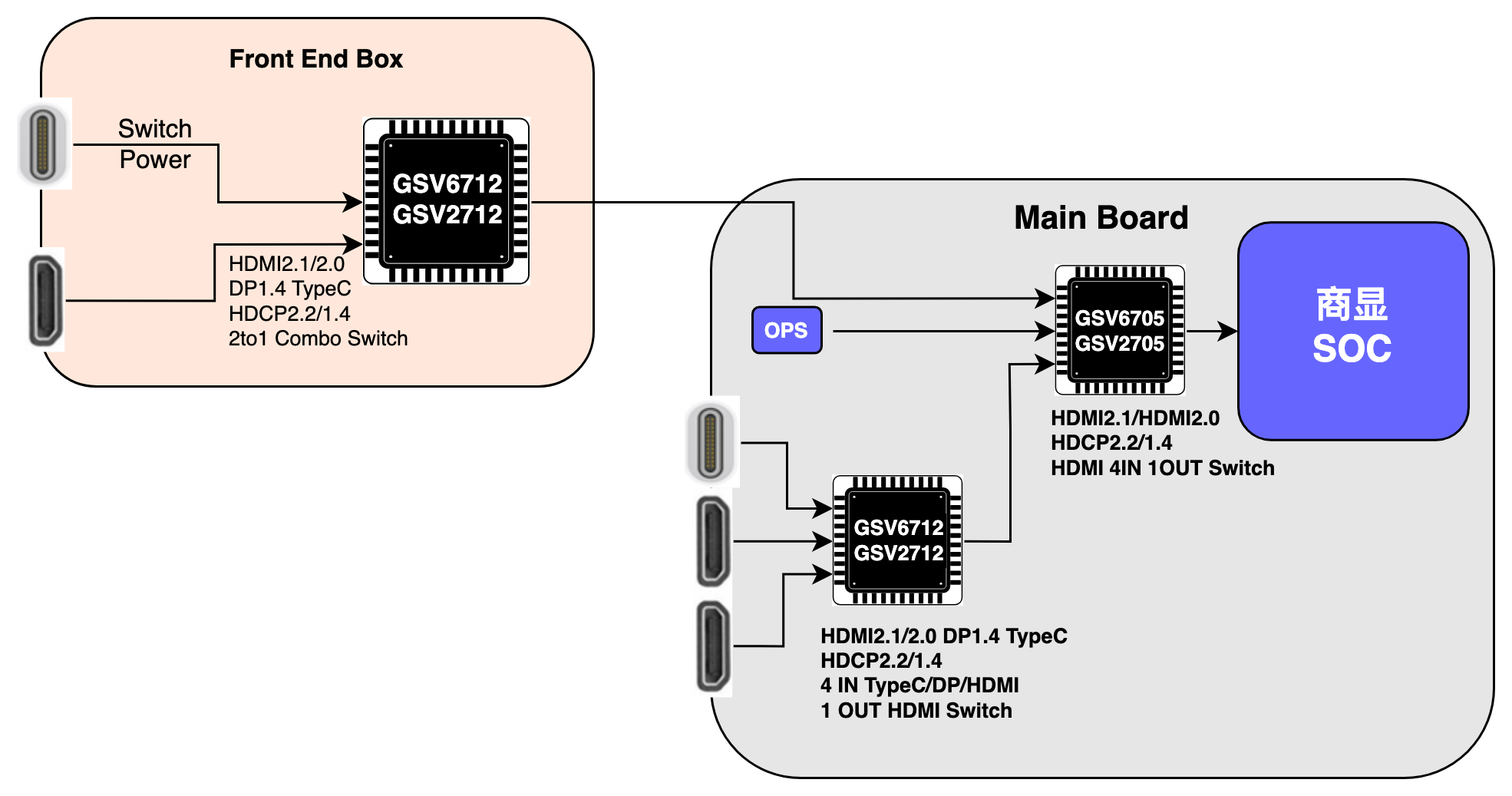

商显 GSV Smart Display Solution
Front End 盒、外部多路输入与主板侧 GSV 开关汇聚至商显 SoC 的典型拓扑（依型号）。

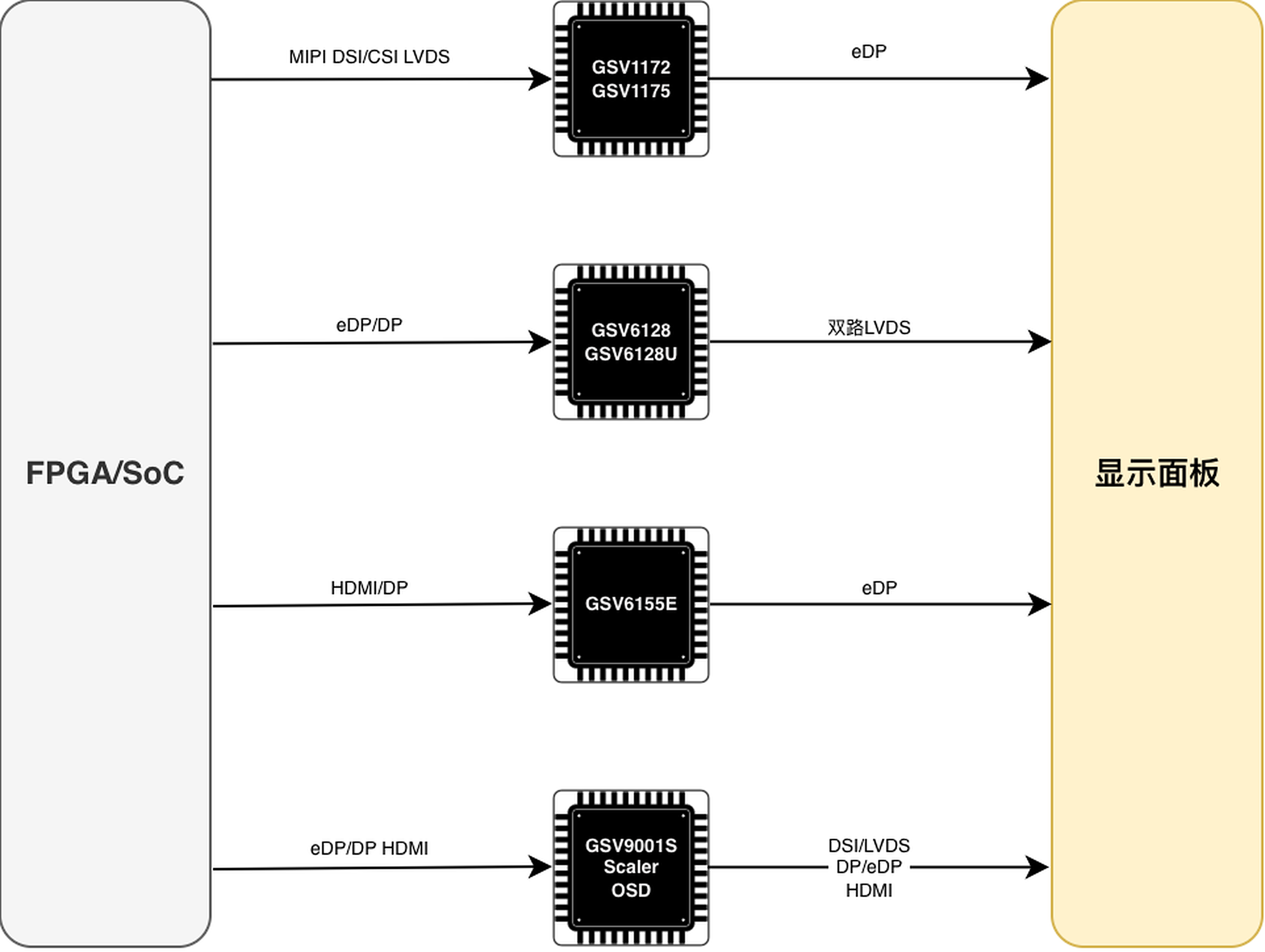

面板互连
Display and Panel Converter
FPGA/SoC 与显示面板之间的典型转换路径：自 MIPI、LVDS、eDP/DP、HDMI 等，经 GSV 系列桥接/转换芯片至屏侧 eDP、LVDS、DSI 等（依型号）。
FPGA/SoC
MIPI DSI/CSI
LVDS
GSV1172 / GSV1175
eDP
eDP/DP
GSV6128 / GSV6128U
双路 LVDS
HDMI/DP
GSV6155E
eDP
eDP/DP
HDMI
GSV9001S / Scaler / OSD
DSI / LVDS
DP / eDP
HDMI
显示面板
数字标牌与拼接
Digital Signage and LCD Video Wall Solutions
面向数字标牌、LCD/LED 视频墙与公共信息发布，与 GSV 多路选通、分配/延长及视频处理协同（依项目）。
典型场景
- 多屏拼接、主副屏、竖屏/异形拼接与多源轮播（依 CMS 与控制系统）。
- 单点或联网更新，多终端一致播放与紧急插播等工程需求。
- 与接收卡/发送卡、编解码、OPS 等节点对接，复用现有机房与线槽。
GSV 能力结合点
- HDMI/DP/Type-C 多路选通、分配/级联与长距传输，降布线复杂度。
- HDCP 与多源切换、低延迟切换，适配广告与受保护内容混合分发。
- 与 GSV9001 等视频处理/拼接能力协同，满足画质与同步要求（依型号与方案）。
方案与器件示意
相关器件摘要
| 产品 | 说明 | 状态 |
|---|---|---|
| GSV2502 | HDMI2.0 4K 60Hz 1 分 2 分配器；支持 60 级以上级联（依系统设计）。 | 2022 年 12 月 Release |
| GSV9001S / E | HDMI2.0 / DP1.4 视频接口；Scaler / FRC / Cropping / PIP / OSD / PQ。 | ES 可供应 |

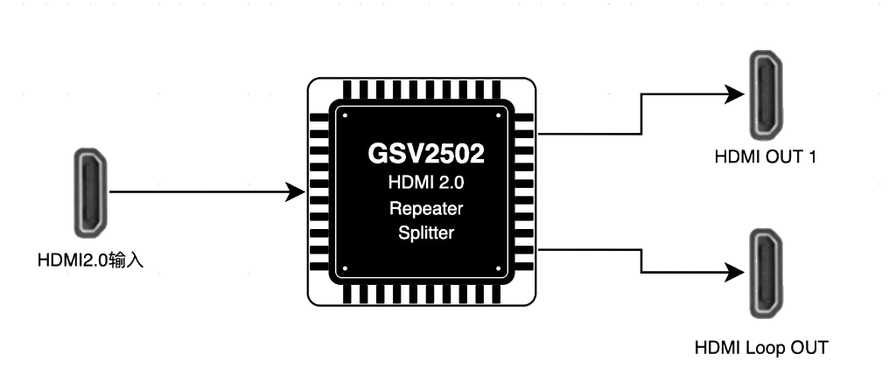

GSV2502：级联分配
单路 HDMI2.0 输入，HDMI OUT 与 Loop Out 便于多段级联扩展。
LCD 视频墙菊花链
着眼顶峰 · 坚做基石
驱动显示面板
驱动显示面板
驱动显示面板
HDMI2.0
INPUT
GSV2502
GSV9001S
HDMI
Loop Out
HDMI2.0
INPUT
GSV2502
GSV9001S
HDMI
Loop Out
HDMI2.0
INPUT
GSV2502
GSV9001S
HDMI
Loop Out

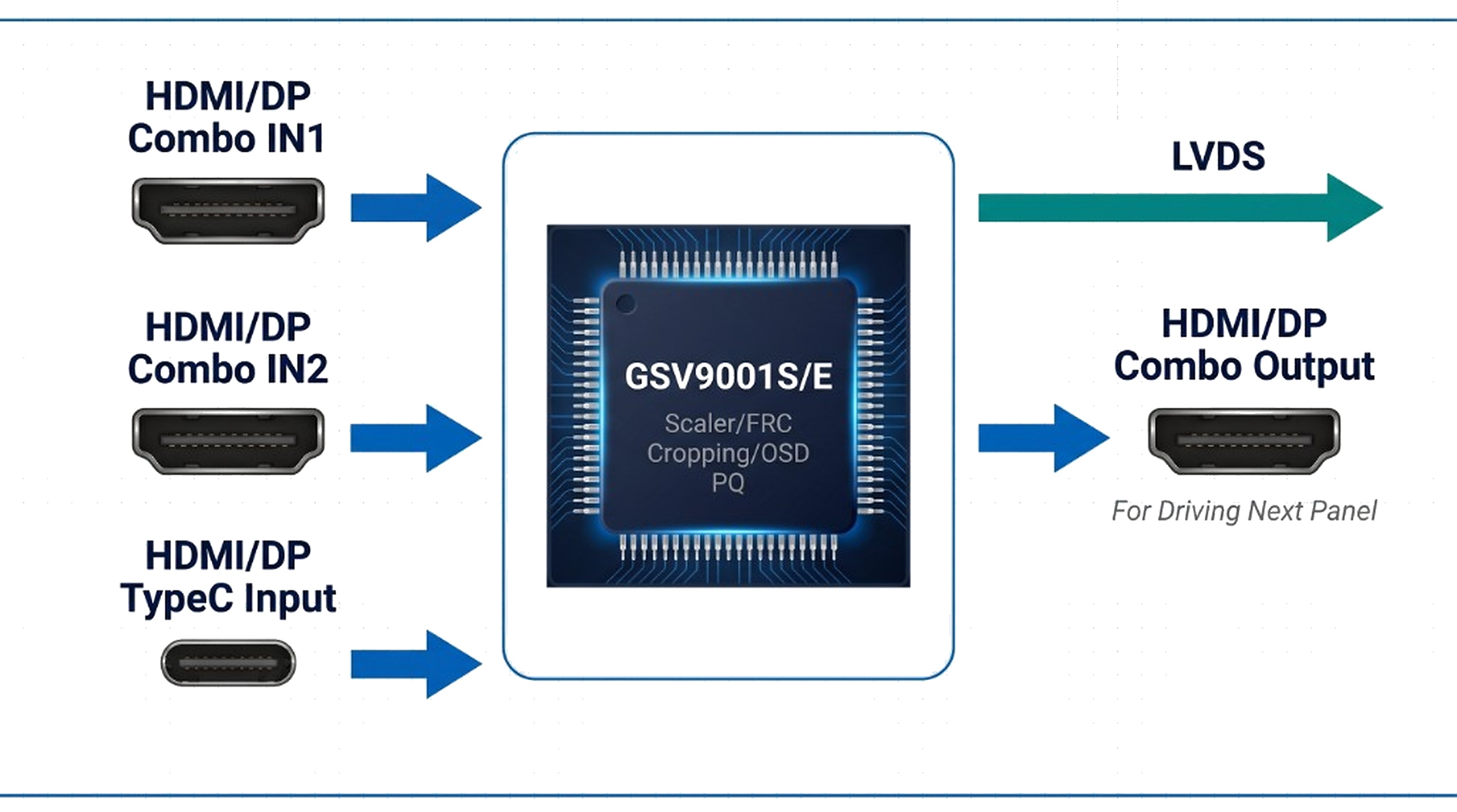

Monitor 驱动板（GSV9001S / E）
多路 HDMI/DP 组合与 Type-C 输入，经 Scaler、FRC、OSD、PQ 分路至 LVDS 与后级面板的 HDMI/DP 组合输出。
核心功能
从接口与 HDCP、多路汇聚到整板互连与运维，覆盖商显/显控工程典型需求。
多路切换与汇聚
- 2to1 Combo、HDMI 开关与多路 Type-C/DP/HDMI 选通、路由至屏端与分配链路。
- 与 Front End 盒、主板上多路入出拓扑协同，支持预案与快速切换（依方案）。
接口与内容保护
- HDMI2.1/2.0、DisplayPort1.4、Type-C 等高速接口组合，适配多形态信号源。
- 支持 HDCP2.2/1.4，满足商显、广电与受保护内容分发。
集成度
- 高集成度简化BOM清单
整板与系统
- 与商显 SoC、Switch 子系统等协同，形成可交付的板级/整机路径。
- 支持固定码率链路等时钟/同步与板间互连（依项目）。
画质与同步
- 4K@60Hz 类链路能力（依芯片、线缆与后级屏端）。
- 音画同步与无闪/净切换策略，减少黑屏与握手抖动（依方案）。
工程与运维
- 状态、日志与链路监控，便于排障定位。
- 远程管理/固件与日志回读能力（依型号与系统）。
技术规格
技术能力概览；终版参数以所选型号数据手册为准。
视频与显示
- 分辨率
- 最高 4K @ 60Hz
- HDR
- 主流 HDR 格式（依芯片与链路）
- 切换
- 低延迟切换（依方案与握手策略）
音频与嵌入
- 音频
- HDMI/DP 嵌入与多声道透传（依源与后级）
- 多声道
- 多声道/环绕等格式与源端一致（依型号）
- 同步
- 音画同步与链路时序
互连与运维
- 光纤
- 单纤双向 10Gbps 级（长距/机房布放）
- Type-C
- 高达约 32.4Gbps 带宽
- 运维
- 远程监控 / 日志（依型号与系统）
典型应用场景
以下为显控/商显与调度类场景示意。
指挥中心
多路信号上墙与切换。
指挥
调度
广电与演播
导播、监看与跨机房信号。
广电
演播
大型会议
主会场与分会场信号互联与备份。
会议
备份
连接方式对比
显控/商显工程布线中，不同介质在距离、带宽与成本上的差异（示例）。
| 对比项 | 光纤 | Type-C 线束 | 同轴 |
|---|---|---|---|
| 典型带宽 | 单纤双向 10Gbps | 最高 32.4Gbps | 满足 4K @ 60Hz |
| 成本定位 | 中高 · 长线束优势 | 主流量产 | 经济型 |
「 信号有序，掌控全场 」
HomeAV / SOUNDBAR
沉浸声场 · 家庭 HomeAV
面向条形音响、AVR 与 Audio Box 的 HDMI2.1 Repeater 与 eARC/ARC/CEC 能力；内嵌 MCU，简化整机设计。
HDMI2.1
eARC/ARC/CEC
Repeater
方案概述
基于 GSV6705A/GSV6702A/GSV6701A、GSV2705A/GSV2702A/GSV2701A 与 GSV2501A 等器件，在电视、机顶盒/播放器、功放与音响终端间提供 1/2/4 进 1 出与 eARC 接收 + HDMI 发射等组合。
产品定位
- 消费级与高端条形音响、家庭影院 AVR、Audio Box/机顶盒形态下的 HDMI2.1 多路回传与切换。
- 4IN1/2IN1/1IN1 与 eARC+HDMI 专用等多档料号，覆盖从薄型 Soundbar 到全尺寸影音柜。
- 在 PCBA 上完成音频回传、控制与主控协同（内嵌 MCU，依规格书与烧录方案）。
关键能力
- HDMI2.1 规范下 TMDS/FRL 等高速通道与 Repeater 级联/切换能力（依型号与验证）。
- eARC/ARC/CEC 等音频与控制路径，与电视源端、后级功率放大协同。
- 与播放器、游戏主机、多 HDMI 信源上墙/切换的典型 Home 场景（依产品定义）。

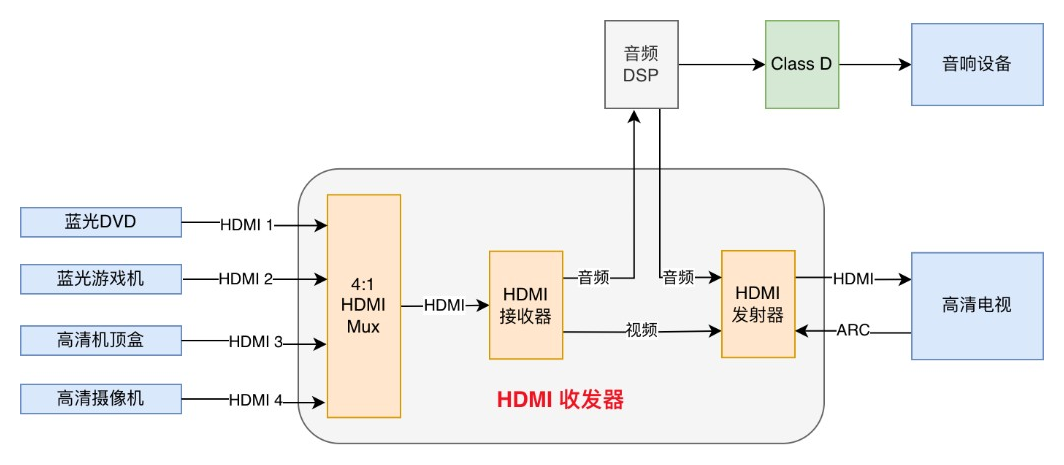

HomeAV 产品线与方案要点
| 产品 | 功能/拓扑 | 主要说明 | 应用形态 |
|---|---|---|---|
| GSV6705A(2.1) / GSV2705A(2.0) | HDMI2.1/2.0 4IN 1OUT Repeater | 内嵌音频；eARC/ARC/CEC；内嵌 MCU（依规格书） | Soundbar、AVR、Audio Box |
| GSV6702A(2.1) / GSV2702A(2.0) | HDMI2.1/2.0 2IN 1OUT Repeater | 内嵌音频；eARC/ARC/CEC；内嵌 MCU（依规格书） | Soundbar、AVR、Audio Box |
| GSV6701A(2.1) / GSV2701A(2.0) | HDMI2.1/2.0 1IN 1OUT Repeater | 内嵌音频；eARC/ARC/CEC；内嵌 MCU（依规格书） | Soundbar、AVR、Audio Box |
| GSV2501A | HDMI2.0 eARC 接收 + HDMI 发射 | HDMI2.0 发端 + eARC/ARC 接收（依规格书） | Soundbar |
方案能力要点
HDMI2.1 多路 Repeater
- 4/2/1 进 1 出可配置，适配多信源上墙/切换的 Soundbar 与机顶盒/功放形态。
- 2.1 与 2.0 成对料号，便于同架构不同速率档位选型。
eARC/ARC/CEC
- 电视 eARC/ARC 回传、功放与音响侧播放路径协同。
- 兼容常见控制与上电/待机联动场景（依整机软件与 CEC 策略）。
内嵌 MCU
- 片上 MCU 支撑寄存器/固件、板级调参与量产烧录，缩短 bring-up 周期（依开发包）。
- 与主 SoC/功放形成清晰分工，适合条形音响/Audio Box 叠层布局。
Soundbar / AVR 装机面
- 多 HDMI 面板的薄型/标准 Soundbar 与多声道 AVR 中置 Repeater 位。
- Audio Box 外置多路切换与 eARC 转接的盒端形态（依项目定义）。
音画与低延迟
- 在客厅电视与显示链路中保持可接受的口型与交互延迟（依源端与后级）。
- 可配合低延迟/游戏等电视模式与主机输出（依方案与 EDID/握手）。
GSV2501A eARC 方案
- eARC 接收 + HDMI 发射的专用单芯片定位，与多路 GSV6705A/GSV6702A/GSV6701A 及 GSV2705A/GSV2702A/GSV2701A 形成互补（依规格书）。
- 主要面向以电视回传为核心的 Soundbar 与一体化音响项目。
技术规格
技术能力概览；终版参数以所选型号数据手册为准。
视频与 HDMI
- HDMI 规范
- HDMI2.1/2.0 类 Repeater 能力（GSV6705A/GSV6702A/GSV6701A、GSV2705A/GSV2702A/GSV2701A 等，依型号）
- 通道形态
- 4/2/1 进 1 出 Repeater（GSV6705A/GSV6702A/GSV6701A 及 GSV2705A/GSV2702A/GSV2701A）；eARC+HDMI（GSV2501A）
- 时延/同步
- 口型/音画与握手策略（依整机电声与后级）
音频与控制
- 回传/控制
- eARC/ARC/CEC（依型号与烧录能力）
- 应用场景
- 家庭客厅、家庭影院、游戏主机前级（依集成）
- 协同
- 与电视、AV 功放、多 HDMI 信源
集成与工程
- 封装/料号
- GSV6705A/GSV2705A、GSV6702A/GSV2702A、GSV6701A/GSV2701A；eARC：GSV2501A
- MCU/固件
- 内嵌 MCU 与可升级能力（依型号）
- 合规
- 以 HDMI 等适用认证与客户测试矩阵为准
典型应用形态
主要面向 Soundbar、AVR 与 Audio Box 等家庭影音终端。
条形 Soundbar
电视 eARC/多 HDMI 上墙、一体化条形音响，薄型或标准尺寸。
客厅
eARC
AV 功放 (AVR)
多信源、多路 HDMI 入出与功率放大，前置 Repeater/切换位。
影院
多声道
Audio Box / 外置盒
多路外置盒、机顶/扩展盒、分配与回传小主机形态。
外置
扩展
多路 Repeater 与 eARC 方案对比
多路 Repeater 适合多 HDMI 信源切换；GSV2501A 侧重电视 eARC 回传场景，引脚与 BOM 按项目定义。
| 对比项 | GSV6705A/GSV6702A/GSV6701A & GSV2705A/GSV2702A/GSV2701A | GSV2501A |
|---|---|---|
| 端口拓扑 | HDMI2.1/2.0：4/2/1 进 1 出 Repeater，内嵌音频通道 | HDMI2.0 eARC 接收 + HDMI 发射，单路专用 |
| 音视/控制 | eARC/ARC/CEC + 内嵌 MCU | eARC/ARC/CEC（依规格书） |
| 典型应用 | Soundbar、AVR、Audio Box | 以电视回传为核心的 Soundbar 等 |
「 家影互联，一芯到位 」
项目型号名称
-
产品 Brief
-
