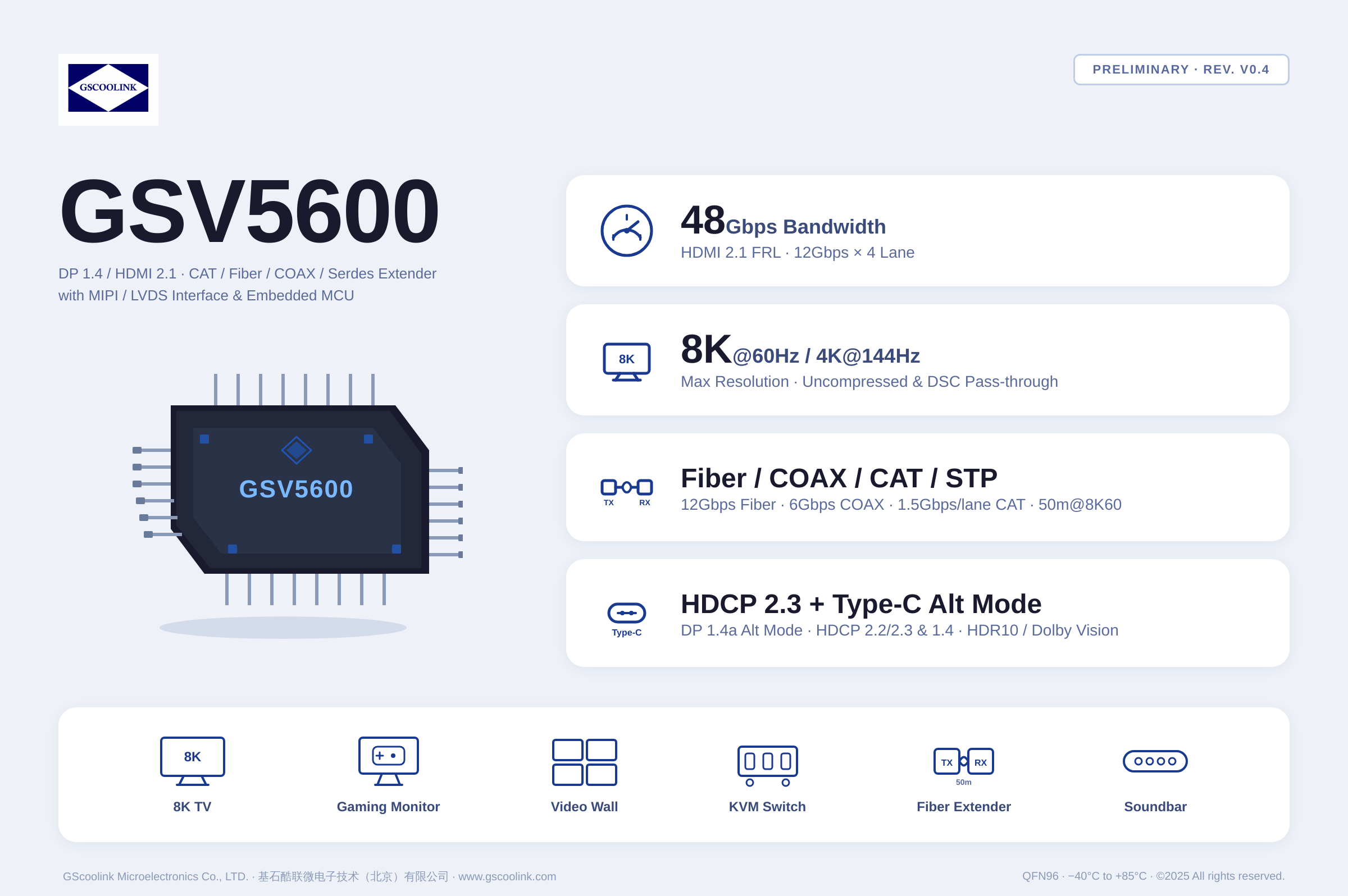

产品概述
GSV5600 是一款高集成度的 HDMI 2.1 / DP 1.4a 多模式 Serdes 延长芯片，支持 48Gbps 全带宽传输，最高可实现 8K@60Hz 或 4K@144Hz 无损视频延长。芯片内置嵌入式 MCU，支持 Fiber（光纤）、COAX（同轴）、CAT（网线）、STP 四种物理介质，单芯片覆盖主流延长场景。
GSV5600 同时支持 MIPI CSI-2 和 LVDS 输出接口，配合 DP 1.4a Alt Mode 和 USB Type-C 接口，适用于 8K 电视、游戏显示器、视频墙、KVM 切换器、光纤延长器等多种专业 AV 应用场景。
核心规格
GSV5600 关键性能参数一览
48 Gbps
HDMI 2.1 FRL 全带宽
12Gbps × 4 Lane
12Gbps × 4 Lane
8K@60Hz
最高分辨率
4K@144Hz / 4K@120Hz
4K@144Hz / 4K@120Hz
50 m
8K@60Hz 传输距离
光纤可达更远
光纤可达更远
HDCP 2.3
HDCP 2.2/2.3 & 1.4
HDR10 / Dolby Vision
HDR10 / Dolby Vision
Serdes 传输模式
支持四种物理介质，单芯片覆盖全场景延长需求
🔵 Fiber 光纤
12 Gbps
单通道速率
支持 8K@60Hz 全带宽
最远传输
支持 8K@60Hz 全带宽
🟢 COAX 同轴
6 Gbps
单通道速率
支持 4K@60Hz
工业级稳定
支持 4K@60Hz
🟡 CAT 网线
1.5 Gbps
每 Lane 速率
标准 Cat5e/6 网线
低成本部署
标准 Cat5e/6 网线
🟣 STP 屏蔽线
3 Gbps
每 Lane 速率
抗干扰强
高抗干扰
抗干扰强
功能特性
GSV5600 核心功能亮点
HDMI 2.1 全带宽支持
支持 48Gbps FRL 传输，兼容 HDMI 2.0b/1.4，向下兼容所有主流 HDMI 标准。
DP 1.4a Alt Mode
支持 DisplayPort 1.4a 替代模式，通过 USB Type-C 接口传输 4K/8K 视频信号。
MIPI CSI-2 / LVDS 输出
支持 MIPI CSI-2 和 LVDS 混合输出接口，适配摄像头模组和工业显示屏应用。
HDCP 2.3 内容保护
支持 HDCP 2.2/2.3 及 1.4 全版本内容保护，满足流媒体和专业 AV 安全需求。
HDR10 / Dolby Vision
支持 HDR10、HDR12、Dolby Vision、HLG 等主流 HDR 格式，色彩表现卓越。
内置嵌入式 MCU
片上集成 MCU，支持 OTP 配置，减少外围器件，简化系统设计，降低 BOM 成本。
电气规格参数
GSV5600 主要技术规格汇总
| 参数项 | 规格值 | 备注 |
|---|---|---|
| HDMI 标准 | HDMI 2.1 / 2.0b / 1.4b | 向下完全兼容 |
| 最大带宽 | 48 Gbps | FRL 模式 12Gbps × 4 Lane |
| 最高分辨率 | 8K@60Hz / 4K@144Hz | 非压缩 & DSC Pass-through |
| DP 标准 | DisplayPort 1.4a | Alt Mode via USB Type-C |
| Serdes 类型 | Fiber / COAX / CAT / STP | 四模式可配置 |
| MIPI 接口 | MIPI CSI-2 | 支持多 Lane 配置 |
| HDCP 版本 | HDCP 2.3 / 2.2 / 1.4 | 全版本支持 |
| HDR 支持 | HDR10 / HDR12 / Dolby Vision / HLG | — |
| 封装 | QFN96 | 10mm × 10mm |
| 工作温度 | −40°C to +85°C | 工业级温度范围 |
| 内置 MCU | 是 | 支持 OTP 配置 |
| ESD 保护 | 8kV | HBM 标准 |
应用场景
GSV5600 广泛适用于以下专业 AV 和消费电子场景
8K 电视
游戏显示器
视频墙
KVM 切换器
光纤延长器
Soundbar
