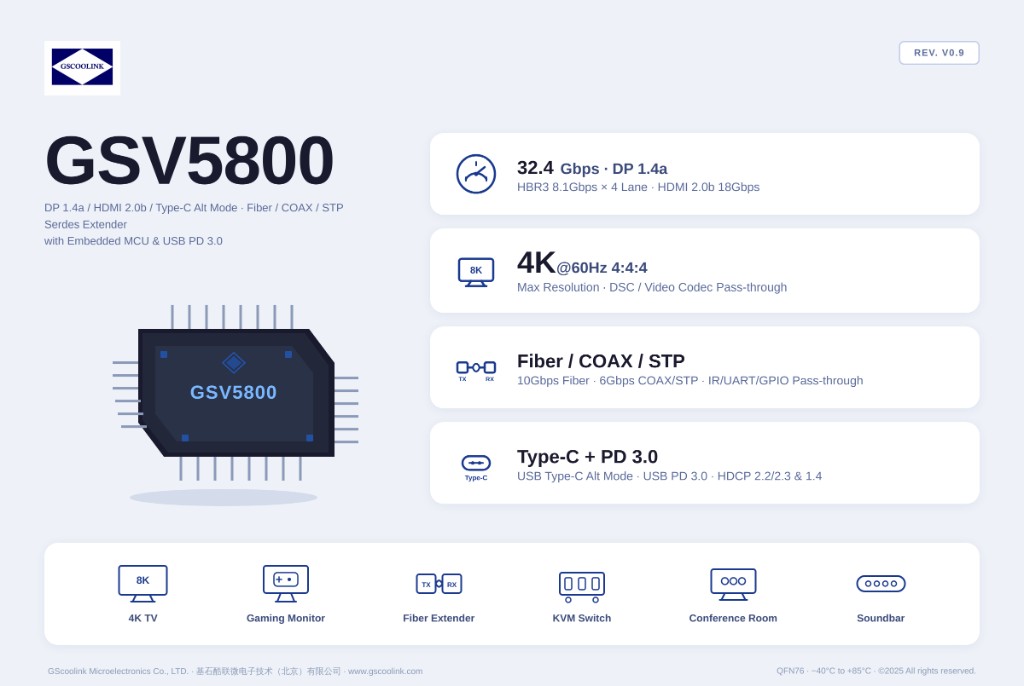

产品概述
GSV5800 是一款高集成度的 DisplayPort 1.4a / HDMI 2.0b Serdes 延长芯片，支持 32.4Gbps DP 带宽和 18Gbps HDMI 带宽，最高可实现 4K@60Hz 4:4:4 无损视频延长。芯片内置嵌入式 MCU，集成 USB Type-C Alt Mode 与 USB PD 3.0 控制器，支持 Fiber（光纤）、COAX（同轴）、STP（屏蔽双绞线）三种物理介质，单芯片覆盖主流光纤/同轴延长场景。
GSV5800 支持 HDCP 2.2/2.3 及 1.4 全版本内容保护，支持 DSC 视频码流透传、Color Space 转换、De-Interlacer、Downscaler 等视频处理，并支持 IR/UART/GPIO 双向往复透传。适用于 4K 电视、游戏显示器、光纤延长器、KVM 切换器、会议室、Soundbar 等专业 AV 应用。
核心优势
GSV5800 关键性能参数一览
32.4 Gbps
DP 1.4a HBR3 最大带宽
HDMI 2.0b 18Gbps
HDMI 2.0b 18Gbps
4K@60Hz
最高分辨率 4:4:4
DSC / Video Codec 透传
DSC / Video Codec 透传
10 Gbps
光纤最大速率
COAX/STP 6Gbps
COAX/STP 6Gbps
PD 3.0
USB Type-C Alt Mode
USB PD 3.0 充电
USB PD 3.0 充电
Serdes 传输模式
支持三种物理介质，满足光纤/同轴/STP 延长需求
Fiber 光纤
10 Gbps
单通道最大速率
支持 4K@60Hz 全带宽
最远传输
支持 4K@60Hz 全带宽
COAX 同轴
6 Gbps
最大 8 米传输
支持 4K@60Hz
工业级
支持 4K@60Hz
STP 屏蔽双绞线
6 Gbps
单通道速率
IR/UART/GPIO 透传
高抗干扰
IR/UART/GPIO 透传
应用模式
Type-C Alt Mode / DP / HDMI 与 Serdes 双向转换
Type-C DP HDMI → Serdes 延长传输
RxPort 支持 Type-C Alt Mode（DisplayPort）或 HDMI 2.0 输入，经内部 Serdes 编码后通过光纤/同轴/STP 延长至远端。支持 Video Codec 压缩及 IR/UART/GPIO 透传。
Serdes → Type-C DP HDMI 转换输出
TxPort 支持 Type-C Alt Mode（DisplayPort）或 HDMI 2.0 输出，接收端 Serdes 解码后可连接 4K 显示器、电视等终端设备，满足长距离视频分发需求。
功能特性
GSV5800 核心功能亮点
DP 1.4a / HDMI 2.0b 接收发送
支持 HBR3 8.1Gbps×4 Lane、18Gbps HDMI，自适应均衡与电压摆幅调节，HDR/DSC 透传。
USB Type-C Alt Mode + PD 3.0
内置 CC 与 PD 控制器，支持 Type-C DisplayPort 替代模式及 USB 2.0 Billboard。
HDCP 2.2 / 2.3 & 1.4
全版本 HDCP 内容保护，满足流媒体和专业 AV 安全需求。
IR / UART / GPIO 透传
支持最多 6 路正向、6 路反向透传，最高 200K baud，可扩展红外、串口及控制信号。
Video Codec & 像素处理
Color Space 转换、444-420 时序转换、De-Interlacer、Downscaler，支持 2/3/4 倍压缩。
内置嵌入式 MCU
片上集成 MCU，支持外部 Flash、I2C 扩展，可选 OTP 配置，简化系统设计。
电气特性参数
GSV5800 主要技术规格汇总
| 特性 | 参数 | 描述 |
|---|---|---|
| 供电电压 | 3.3V / 1.2V | VDD33 / DVDD12 |
| 工作温度 | −40°C ~ +85°C | 工业级温度范围 |
| 存储温度 | −40°C ~ +125°C | — |
| ESD 保护 | 4kV HBM | JEDEC JS-001 |
| 封装类型 | QFN76 | 9mm × 9mm |
| HDMI 输入 | 1 | HDMI 2.0b 18Gbps |
| DP 输入 | 1 | Type-C Alt Mode / DP 1.4a |
| Serdes 输出 | Fiber / COAX / STP | 10Gbps / 6Gbps |
| 最高分辨率 | 4K@60Hz 4:4:4 | DSC / Video Codec 透传 |
| 晶振 | 25 MHz | 外部晶振 |
应用场景
GSV5800 广泛适用于以下专业 AV 和消费电子场景
4K 电视
游戏显示器
光纤延长器
KVM 切换器
会议室
Soundbar
